Silla de ruedas mecánica de múltiples posiciones con sistema de ruedas doble

Vera Barrios, Bertha; Del Carpio Delgado, Fabrizio; Pino Vargas, Edwin; Florez Salas, Jorge; Maquera Luque, Pedro. Publicación. Archivo.

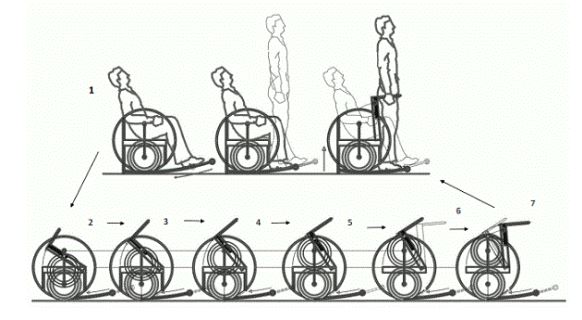

La silla ortopédica de posiciones múltiples es una invención que funciona sin utilizar electricidad, el funcionamiento se basa en los principios de la física del equilibrio de cuerpo rígido, momentos de fuerza y engranajes de usos múltiples, de modo tal que para pasar sucesivamente de las posiciones sentado, erguido, recostado y viceversa, se desprende manualmente los dispositivos, pistillo de ajuste (2.6), rotula de articulación (2.7), cerrojos de sujeción cilíndricos (3.2) y la plataforma cóncava de sostenimiento (1.3) utilizando el peso inerte de los pies. La invención se compone de sistemas de ruedas engranajes (3) y (4), las cuales se desplazan una sobre la otra, cuando se activa manualmente el dispositivo (3.2), conjuntamente ejerciendo presión con el peso de los pies en la plataforma (1.3), impulsando un pistón (1.5) unos pernos cilíndricos (1.6c), unos cascos cilíndricos (1.6b), unos sujetadores cilíndricos (1.6a) anclados a unas bisagras (7.1b), y unas aristas de giro (7.2a), permitiendo pasar de la posición sentado a erguido. Así también se puede pasar de la posición sentado a la posición recostado activándose el sistema de cuñas cilíndricas metálicas flotantes con bandas flexibles (1), mediante la manipulación manual de los pistillos de ajuste (2.6) y rotula de articulación (2.7), la silla de ruedas es liviana y transformable manualmente.
